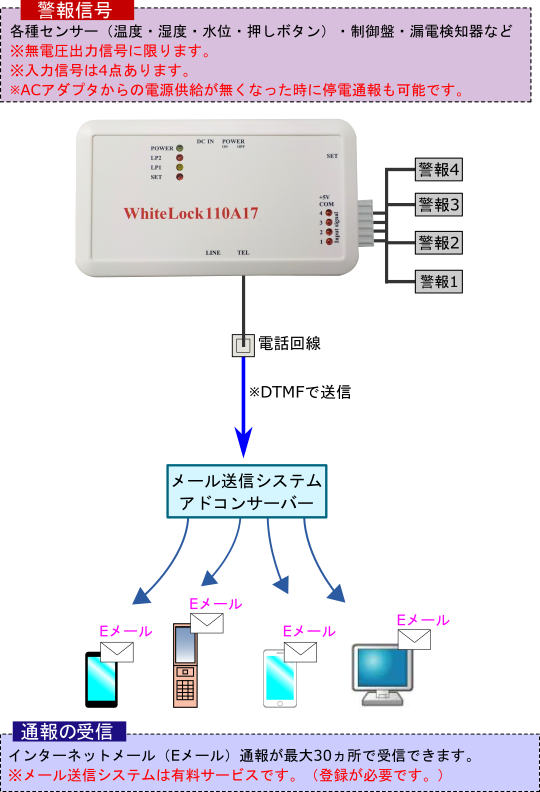

システム構築の説明

センサーの取り付け

ドアセンサーに類似するものなら簡単に取り付けが出来ます。
制御装置等に取り付ける場合は、電気工事店に取扱説明書を見ていただきご依頼ください。
オプション品として赤外線センサーとドアセンサーの販売も行っております。
通報装置オプション をご覧下さい。

接続可能なセンサーの仕様

制御盤	機器の故障や異常信号が発生したとき接点信号を出力するもの
電流センサー	電気器具に一定の電流以上が流れたときに接点信号を出力するもの
光電管スイッチ	赤外光のビームを遮ると接点信号を出力するもの
赤外線や超音波を使った 近接センサー	人や車や動物などの移動物体を検知して接点信号を出力するもの
ドアスイッチ	ドアや引き戸を開けると接点信号を出力するもの
信号出力付きの温度検知器	設定温度以上または以下になると接点信号を出力するもの
煙感知器	煙を検知すると接点信号を出力するもの
水位センサー	設定水位以上または以下になると接点信号を出力するもの

その他補足事項

通報受信側設定

携帯電話機やパソコンなど、Eメールが受信出来る端末のメールアドレスを登録(メール送信システム)します。
受信側はサーバーのアドレスを受信許可して下さい。

通常の呼出

入力信号が「警報発生」になると通報を行います。

全解除呼出設定

全ての入力信号が「警報解除」になると解除通報を行います。

個別解除呼出

各入力信号が「警報解除」になる毎に解除呼出を行います。

停電時発信

停電や復電があったときに通報します。
※ACアダプタからの電源供給が無くなった時に停電と判断します。

動作状況の確認方法

現在の動作状況や、接続状態などはランプで確認できます。

1 電話を接続中
2 話し中
3 再ダイヤル待機中
4 使われていない番号にかけた、または使用出来ない回線でダイヤル出来なかった
5 発信先(サーバー)が受話器を取ってから通話後に受話器を下ろして通報が終わった
6 設定中

通報先のメールアドレス

最大30件の通報先(メールアドレス)の登録(メール送信システム)が可能です。

停電保証

充電式電池が新品の場合で、完全充電されている状態では2時間以上動作します。(2時間に10回程度の発信があった場合)

入力信号

入力端子に接続されているセンサーやスイッチが「警報発生」の状態になると、通報を開始します。無電圧接点またはオープンコレクタ接点であればどんな物からの信号でも通報できます。入力は700ミリ秒以上継続すると有効と判断します。700ミリ秒は初期値です。設定で入力毎に0～30秒まで変更できます。入力信号毎に接続する a接点、b接点も設定できます。

簡単設定

電話機を接続し、トーン信号で本体の設定を行います。

簡単設置

ドライバー1本で簡単に設置できます。
