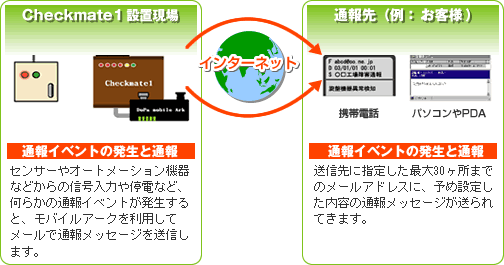

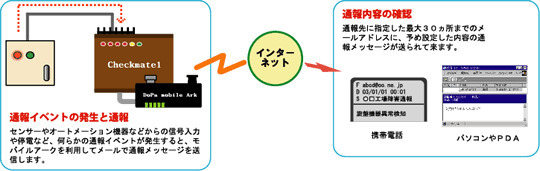

システム構築の説明

センサーの取り付け

ドアセンサーに類似するものなら簡単に取り付けが出来ます。
制御装置等に取り付ける場合は、電気工事店に取扱説明書を見ていただきご依頼ください。
オプションとして各種センサーの販売も行っております。オプションをご覧下さい。

接続可能なセンサー

制御盤	機器の故障や異常信号が発生したとき接点信号を出力するもの
電流センサー	電気器具に一定の電流以上が流れたときに接点信号を出力するもの
光電管スイッチ	赤外光のビームを遮ると接点信号を出力するもの
赤外線や超音波を使った近接センサー	人や車や動物などの移動物体を検知して接点信号を出力するもの
ドアスイッチ	ドアや引き戸を開けると接点信号を出力するもの
信号出力付きの温度検知器	設定温度以上または以下になると接点信号を出力するもの
煙感知器	煙を検知すると接点信号を出力するもの
水位センサー	設定水位以上または以下になると接点信号を出力するもの

端末について

Checkmate1は下記の端末で動作を確認しました。

接続可能な端末

端末名	販売元	備考
UM-ADP-D	九州テン	2005年11月以降に販売するCheckmate1から対応済み
DoPa Mobile Ark 9601D	三菱電機株式会社	販売終了
DoPa Mobile Ark 9601KO	株式会社日立国際電気	販売終了

その他補足事項

通常の通報

入力信号が「有り」になったときに通報を行います。

全解除呼出設定

全ての入力信号が「無し」になったときに解除通報を行います。この機能は、「個別解除呼出」を選択している場合は設定できません。

個別解除呼出

各入力信号が「無し」になる毎に解除呼出を行います。この機能は、「全解除呼出設定」を選択している場合は設定できません。

停電時発信

停電や復電があったときに通報します。「通報する」に設定した場合は、停電時、復電時ともに通報します。

動作状況の確認方法

動作ランプで確認できます。ネットワークに接続中、再接続待機中など。

メールでの送信文字

英数カナ漢字が使用できます。

停電保証

充電式電池が新品の場合で、完全充電されている状態ではおよそ10分間の動作します。通報回数は停電通報を含めて3回です。

メールでの送信文字

入力端子に接続されているセンサーやスイッチが「入力有り」の状態になると、通報を開始します。無電圧接点またはオープンコレクタ接点であればどんな物からの信号でも通報できます。入力は700ミリ秒以上継続すると有効と判断します。700ミリ秒は初期値です。設定で入力毎に0～21分まで100ミリ秒単位で変更できます。入力信号毎に接続する a接点、b接点を設定ソフトで選択できます。

簡単設置

ドライバー1本で簡単に設置できます。

設定ソフトはいつでもどなたでもダウンロード可能

パソコンで設定するソフトがここからダウンロードできます。メッセージやメールアドレスを自由に設定できます。パソコンをお持ちでない方は、弊社または販売店で有償で設定を承ります。
