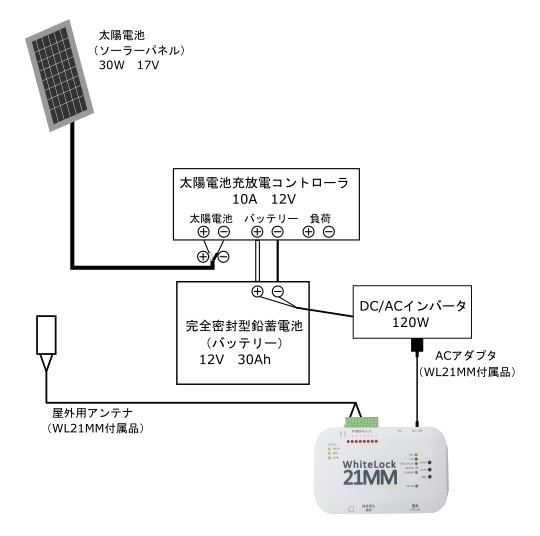

接続図

※WL21MMをソーラーシステムで使用する場合の接続図です。ソーラーパネル以外は樹脂製のウォルボックスに収納してください。
※上記容量は電力消費がWL21MMのみの場合です。

ソーラーシステムについて

・地域によって日射量や日照時間には差があります。基本的に空が曇っているときは発電しません。
・ソーラーパネルは太陽に当たる環境に設置して下さい。
・1日平均2時間以上の日照が必要となります。
・バッテリー(12V30Ah)が満充電の場合、日照していない環境でもWhiteLock21MMは5日間動作します。

ソーラーシステムの販売について

下記内容での販売も行っておりますので、お見積が必要な場合は見積依頼フォーム よりご依頼ください。
お客様でご用意される場合は、容量を参考にして下さい。

	写真
ソーラーパネル （太陽電池） (30W 17V)
太陽電池充放電コントローラ- (10A 12V)
バッテリー （完全密封型鉛蓄電池） (12V 30Ah)
DC/ACインバータ （120W）
ウォルボックス （外形寸法571×418×210）
