※下図の端子台は押締方式ですが、製品の中にはワンタッチ式の端子台もございます。

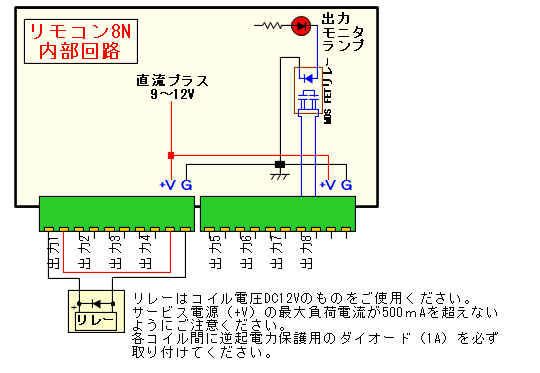

信号出力に直流12Vのリレーを取り付ける場合の例

受信機に直流12Vリレー接続図

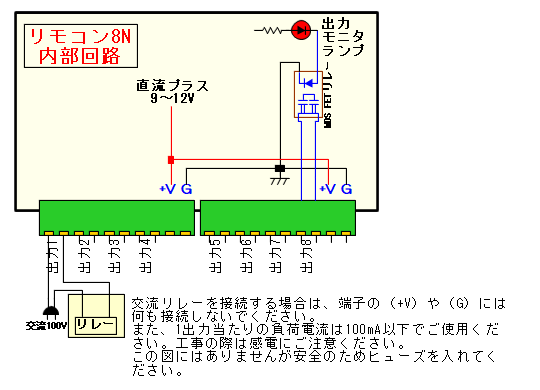

信号出力に交流100Vのリレーを取り付ける場合の例

受信機に交流100Vリレー接続図

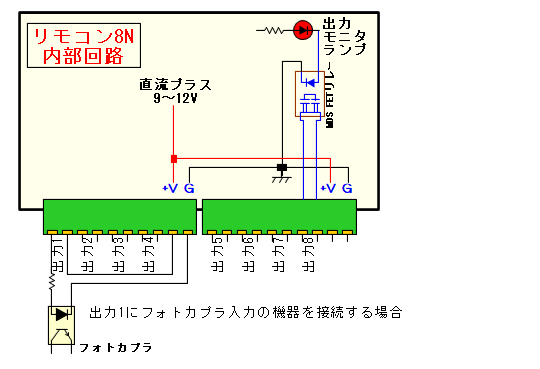

信号出力にフォトカプラ入力のある装置を取り付ける場合の例

受信機にフォトカプラ入力接続図

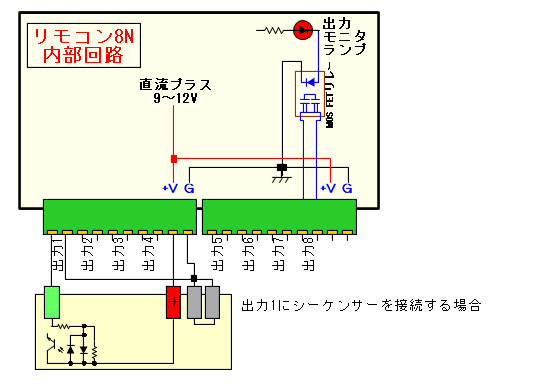

信号出力にシーケンサーを取り付ける場合の例

受信機にシーケンサ接続図
