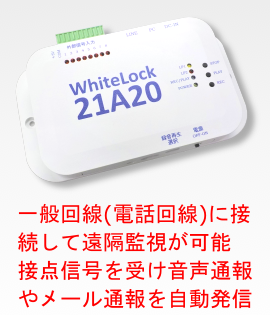

WhiteLock21A20(一般電話回線用 8接点 通報装置)

外部からの接点入力に応じて、音声メッセージや文字メッセージにて自動通報する監視装置です。
/>※WhiteLock21ANの後継機です。
WhiteLock21A20

WhiteLock21A20

一般電話回線 ( 固定電話回線 )を使用して 遠隔監視が可能です。
入力信号は8接点あり、通報先の環境に合わせて「音声通報」「文字メッセージ通報」が可能です。
また、通報先ごとに監視する入力信号を選択する事ができます。
※WhiteLock21ANの後継機です。

WL21A20 82,500円(税込)
※台数割引あり。
お見積が必要な方はご依頼ください。

機能と特徴

「WhiteLock21A20」(ホワイトロック21A20)は一般電話回線に接続してご使用する監視装置です。

使用出来る一般電話回線

NTT仕様のアナログ回線[2線式のプッシュ回線またはダイヤル回線(20PPS)]、PBX(2線式外線発信回線)、 ISDN回線ならTAのアナログポートが利用できます。
注)モデムやターミナルアダプタなど、ルーター経由での動作保証は致しかねます。
※2023年1月にADSL回線サービス終了

内線での使用について

内線で使用される場合、下記のすべての条件と一致するか確認してください。

  • 受話器を上げたとき→DT(発信音)…400Hzの連続、または、PDT(内線発信音)…400Hz 0.25秒 ON 0.25秒OFFが聞こえること。
  • 相手が話中のとき→BT(話中音)…400Hz 0.5秒ON 0.5秒OFFが聞こえること。
  • 相手を呼び出しているとき→RBT(呼出音(プルプル音))…400Hz 1秒ON 2秒OFFが聞こえること。
  • 相手が電話を切断したとき→BT(話中音)…400Hz 0.5秒ON 0.5秒OFFが聞こえること。

PBXによっては電話を切断した後の話中音が4回しか鳴らないものなどもあります。ご注意ください。

PBX(内線交換機)での使用についての詳細はこちらをご覧ください

使用出来ない電話回線

ビジネスホン回線、ホームテレホン回線での使用は出来ません。
※これらの回線にWL21A20を接続し通報動作を行いますと、WL21A20が故障します。

回線の確認方法

NTTの電話機(家電量販店・ホームセンターなどで市販している物)を内線へ接続し、外線へ電話がかかる回線であれば WL21A20 を接続出来ます。外部へ電話が掛からない場合は、ビジネスホン回線、又はホームテレホン回線です。

電話回線が近くにない場合

リモコン8N(信号伝送装置)を使用して、警報接点信号を離れた電話回線へ無線で伝送する事が可能です。
リモコン8Nとの構築図

音声通報

予め録音した音声メッセージで通報します。

再生音をこちらから確認できます (確認いただくためには、microsoft社のWindowsMediaPlayer が必要です。)

電話機と併用して回線を使用できます

1本の電話回線に電話機と併用してご使用いただけます。
 自動転換器 が必要となります。

音声メッセージ通報先は最大6ヶ所

音声メッセージ通報先は、最大6ヶ所まで設定可能です。
通報先ごとに監視したい入力信号を選択できます。

携帯メール(SMS)通報先は最大6か所

携帯メール(SMS)通報先は、最大6か所まで設定可能です。
通報先ごとに監視したい入力信号を選択できます。
※通報先はドコモ回線を契約されたSMS受信が可能な携帯端末に限ります。

Eメール(メール送信システム)通報先は最大30か所

メール送信システム (有料)を利用すると、最大30件までEメール通報が可能となります。

接点入力8点+オプション電源5V

入力点数が8点もあるので、様々なセンサーや機器類を接続できます。また、センサー等の電源供給用としてオプション電源5Vを装備しています。

軽量、コンパクト設計

本体重量は約287gと軽量です。本体サイズも非常にコンパクトなので制御盤内への取り付けも簡単におこなえます。また、フランジ足付ケースですので、そのまま壁面等に設置できます

パソコンで簡単設定

本体の動作設定は、パソコンで簡単に設定できます。最新の設定ソフトは弊社製品サイトからいつでもダウンロードしてご利用になれます。

WhiteLock21ANとの違い

  • 設定ソフトで電話回線の種類を「自動判別」「プッシュ回線」「ダイヤル回線」から選択できるようになりました。
  • タダ電通報が無くなりました。
  • 通報先ごとに監視したい入力信号が選択する事が可能になりました。
  • SMS通報とメール送信システムが併用できるようになりました。
  • 入力信号ごとに遅延時間が設定できるようになりました。
  • 停電・復電の遅延時間が設定できるようになりました。
  • 出力信号が無くなりました。
  • テレコン機能(状態確認や遠隔制御)が無くなりました。
  • 通報を開始して30分経過すると、完了していない音声通報先が残っていても、通報が終了します。


オススメの用途例

無人運転の制御装置の故障監視装置として~24時間機器監視が必要なら~

(例)マンホールポンプの故障や汚水の水位・停電や各種機器の漏電・故障・停電の監視など

セキュリティとして~個人から事業所まで幅広い使用~

(例)女性の一人暮らしのセキュリティに、事業所や資材置き場の侵入者や窃盗、火災の感知に
